Намоточное оборудование для промышленных волокон
Намоточные машины для производства углеродного волокна, ПАН-прекурсора, высокопрочных и синтетических волокон, ровингового препрега и ленты. Прецизионная намотка с индивидуальным приводом на каждом шпинделе, электронное управление натяжением и давлением прижима, кулачковая система раскладки, контроль через танцующий ролик.
Четыре линейки закрывают весь диапазон задач: от формирования паковок массой до 300 кг на линиях прекурсора до аккуратной намотки ленты шириной 5 мм без скручивания. Все модели комплектуются сенсорной панелью SMU для настройки и мониторинга, старшие серии подключаются к хост-компьютеру предприятия.

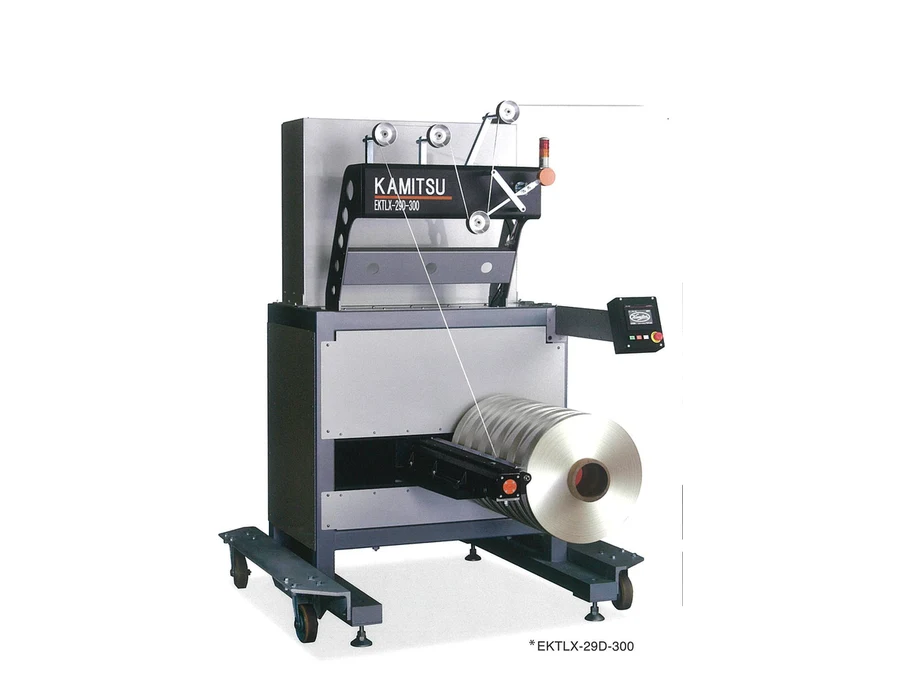

Серия EKTLX · Для ПАН-прекурсора
Паковки особо большой массы — до 300 кг. Электронное управление намоткой, натяжением и прижимом, раскладка 500–737 мм, скорость до 600 м/мин.

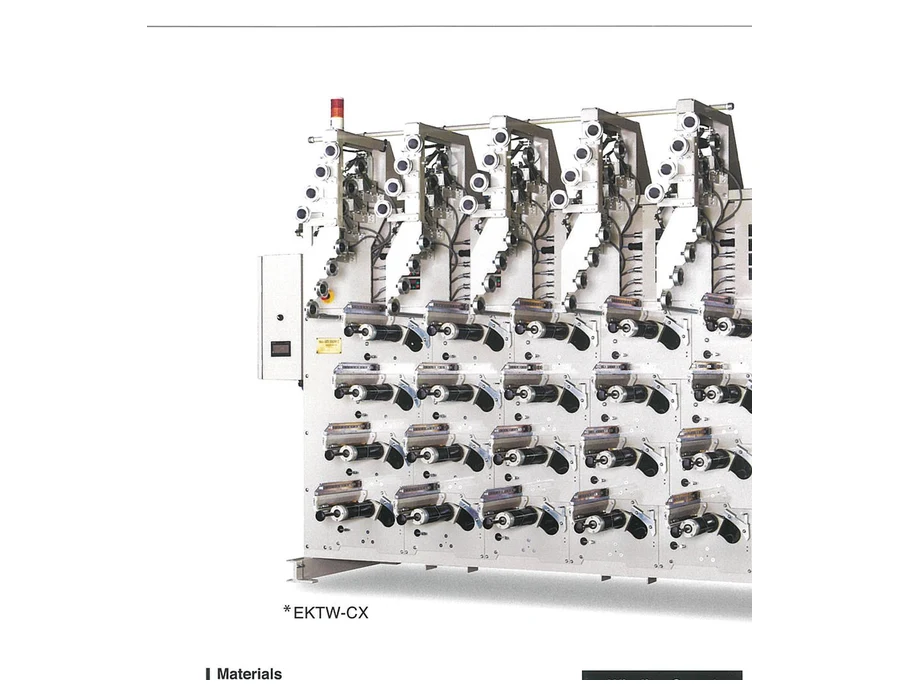

EKTLX-20D-150ПАН-прекурсор (PAN Precursor)цена по запросуEKTLX-26D-250ПАН-прекурсор (PAN Precursor)цена по запросуEKTLX-29D-300ПАН-прекурсор (PAN Precursor)цена по запросуСерия EKTW-CX · Для углеродного волокна и синтетики
Лаборатории и производство широкой номенклатуры. Волокно 1–50K, 20 шпинделей на раму, паковка до 23 кг, электронное управление прижимом и натяжением.
Серия EKTW-CAX · Для производственных линий
Автоматическая смена бобин и самоустанавливающийся ролик. Волокно 3–50K, исполнения 1cop и 2cop, 12 шпинделей на раму.
EKTW-CAX 1copУглеродное волокно, высокопрочные и синтетичесцена по запросуEKTW-CAX 2copУглеродное волокно, высокопрочные и синтетичесцена по запросуСерия EMFT-BT · Для ленты и препрега
Плоские материалы: ровинговый препрег, лента 5–30 мм, разрезная плёнка. Бобинная раскладка без скручивания, бесконтактный ролик, скорость до 200 м/мин.
Как подбираем оборудование
- Материал и линейная плотность. Прекурсор, углеродное волокно в K, лента, препрег, плёнка — определяют серию машины
- Требуемая производительность. Число шпинделей на раму и скорость намотки под план выпуска
- Параметры паковки. Типоразмер патрона, целевой диаметр и масса, тип торца
- Натяжение и прижим. Диапазоны подбираются под чувствительность материала к повреждению
- Интеграция. Связь с хост-компьютером, протокол обмена, состав передаваемых данных
- Инфраструктура. Напряжение сети, параметры сжатого воздуха, размеры участка под раму
Условия поставки
Оборудование изготавливается под заказ по согласованной спецификации. Поставка на условиях DDP: цена включает транспорт, таможенное оформление и пошлины. Расчёт безналичный по договору с НДС 16%, полный пакет документов для бухгалтерии и закупочных процедур. Шефмонтаж, пусконаладку и обучение персонала прорабатываем отдельно под проект.
Частые вопросы
Для каких материалов подходит оборудование?
Серия EKTLX — для ПАН-прекурсора, EKTW-CX и EKTW-CAX — для углеродного волокна, высокопрочных и синтетических волокон от 1K до 50K, EMFT-BT — для ровингового препрега, ленты шириной 5–30 мм, плоской нити и разрезной плёнки.
Есть ли связь с системой управления производством?
Да, машины серий EKTLX, EKTW-CX и EKTW-CAX подключаются к хост-компьютеру через панель SMU. Это даёт централизованный сбор данных по скорости, натяжению, длине нити и состоянию шпинделей.
Какое питание требуется?
3 фазы 200 В 50/60 Гц либо 3 фазы + нейтраль 380 В 50/60 Гц. Для большинства моделей также нужна сеть сжатого воздуха от 0,5 МПа.
Входит ли шефмонтаж и пусконаладка?
Прорабатываем отдельно под проект: поставка оборудования, шефмонтаж, пусконаладка и обучение персонала согласовываются на этапе коммерческого предложения.
Какие сроки поставки?
Оборудование изготавливается под заказ. Срок подтверждается производителем после согласования спецификации — обычно от 12 до 20 недель плюс доставка.
Подберём намоточную машину под ваш материал
Пришлите тип волокна или ленты, требуемую производительность и параметры паковки — подберём модель, рассчитаем цену и срок, проработаем шефмонтаж.
